Установка вентиляционная пылеулавливающая УВП-М 7000К
Основные характеристики | Значения |
Производительность максимальная, м3/час | 7550 |
Объем накопительных мешков, м3 | 1 |
Мощность, кВт | 5,5 |
Все характеристики >>
Предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Применяется для обслуживания станков с ЧПУ и обрабатывающих центров.Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм.
Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью с снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал.
В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Область применения:
1. Деревообработка, столярные производства;
2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
3. Производство пластиковых, алюминиевых окон и дверей;
4. Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности.
Основные параметры | УВП-М 7000К |
Максимальная пропускная способность, м3/час | 7550 |
Максимальный скоростной поток, м/с | 34 |
Разрежение установки Рст, Па | 2350 |
Диаметр входного патрубка, мм | 280 |
Количество фильтров; шт. | 4 |
Площадь фильтрования, м2 | 9,6 |
Номинальный среднемедианный размер улавливаемых частиц, мкм | 20 |
Класс фильтра | F5 |
Степень очистки воздуха не менее, % | 99,9 |
Количество накопительных мешков, шт. | 4 |
Объем накопительных мешков, м3 | 1 |
Уровень звуковой мощности (max), дБ | 84 |
Диаметр колеса вентилятора, мм | 450 |
Частота вращения вентилятора, об/мин | 2860 |
Номинальная мощность, кВт | 5,5 |
Максимальный потребляемый ток, А | 10,7 |
Напряжение, В | 380 |
Род тока питающей сети | переменный, трехфазный |
Масса, кг (не более) | 110 |
Габаритные размеры, мм: длина ширина высота | 1370 1370 2450 |
Размеры тары, м: длина ширина высота | 1,5 1,5 0,6 |
Масса брутто, кг (не более) | 155 |
Нашли ошибку в описании? Сообщите нам!

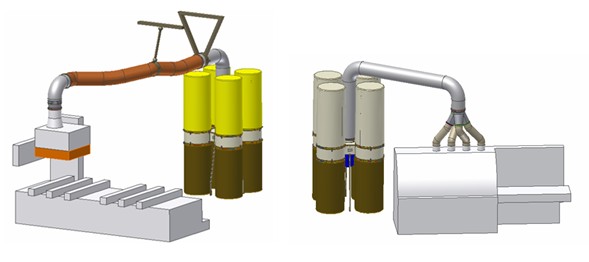

СХЕМЫ ПРИСОЕДИНЕНИЯ:
Устройство и комплект поставки:
Комплектация УВП-М 7000К
Поз. | Кол. | Обозначение |
1 | 4 | Обод |
2 | 8 | Стойка |
3 | 16 | Болт М5 |
4 | 16 | Гайка М5 самоконтрящаяся |
5 | 4 | Ножка |
6,7 | 4 | Фильтр МС580х1100/К |
8 | 4 | Мешок накопительный МС580х1100 |
9 | 1 | Электродвигатель 5,5кВт 2860 об/мин |
10 | 23 | Гайка М8 самоконтрящаяся |
11 | 9 | Болт М8х60 |
12 | 4 | Гайка М12 самоконтрящаяся |
13 | 4 | Шайба 12 |
14 | 2 | Болт M8x25 |
15 | 6 | Шайба 8 |
16 | 1 | Бандаж 280 |
17 | 1 | Шайба 8.65Г |
18 | 1 | ПЗУ (пускозащитное устройство) |
19 | 1 | Корпус |
20 | 1 | Крышка |
21 | 1 | Крыльчатка |
22 | 1 | Коллектор 280-4х138 |
23 | 1 | Шайба 28 |
24 | 1 | Переход - 278 |
Правила подбора установки:
При подборе установки следует обратить внимание на следующие параметры:
1. Производительность, которую должена обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
3. Создаваемое разряжение на входе (Па);
4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
5. Наличие в комплектации электро-пусковой аппаратуры.
Отличительные особенности установки:
01. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;
02. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
03. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
04. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
05. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
06. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
07. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
08. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
09. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Дополнительно к аспирационной установке Вы можете приобрести следующие комплектующие и запчасти:
- Фильтр к УВП /МС 580х1100/К/F5 (с хомут-ремнём)
- Мешок-накопитель /МС580х1100/ (с хомут-ремнём)
- Хомут-ремень (МС580)
- Крыльчатка (М) d 415-450
- Хомут (для соединения гибких воздуховодов со стальными)
- Пуско-защитное устройство (ПЗУ) для эл.двиг. 0,55кВт - 5,5кВт
