Станок фрезерный WoodTec FS 130

Станок WoodTec FS 130 предназначен для продольного фрезерования поверхностей из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется для столярных работ в строительстве и на предприятиях по производству мебели. WoodTec FS 130 незаменим при изготовлении дверей, дверных проемов и подобных им изделий.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА

На массивной и жесткой станине расположен стол с рабочей зоной, в которой находится фрезерный узел с электроприводом, вращающим шпиндель с установленной на нем фрезой. Высоту расположения фрезы относительно поверхности стола можно регулировать. Для этого на передней панели станка имеется специальный маховик.

В зависимости от режима обработки материала скорость вращения шпинделя может быть выбрана из трех значений: 6000, 8000 и 10000 об/мин.
Обрабатываемая деталь устанавливается и закрепляется прижимным устройством с эксцентриковым зажимом на каретке, перемещаемой в процессе работы оператором вдоль зоны работы фрезы.

При установке и перемещении заготовка базируется по направляющим, регулировка положения которых относительно режущих кромок инструмента задает необходимую глубину фрезерования.

Профиль получаемой поверхности определяется конфигурацией фрезы.

В конструкции станка имеется устройство для сбора и удаления стружки. В нижней части корпуса расположен выходной патрубок для присоединения к пылеулавливающему агрегату (стружкоотсосу).

Фрезерный станок WoodTec FS130 достаточно компактен, несложен в обращении и обслуживании.

И это при самом высоком современном уровне точности и чистоты обработки.

Работа на станке осуществляется с 2-х сторон (с одной стороны работа с использованием шипорезной каретки, с другой фрезерование по шаблону и направляющим линейкам (каретка не мешает работе). Кожух разворачивается на 180°.

СХЕМА ОБРАБОТКИ:

Продольное фрезерование	Фрезерование шипов и проушин	Криволинейное фрезерование по шаблону

Конструктивные особенности

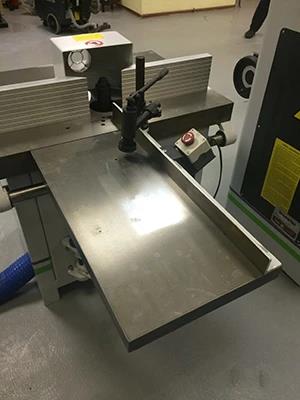

	Шипорезная каретка Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей.

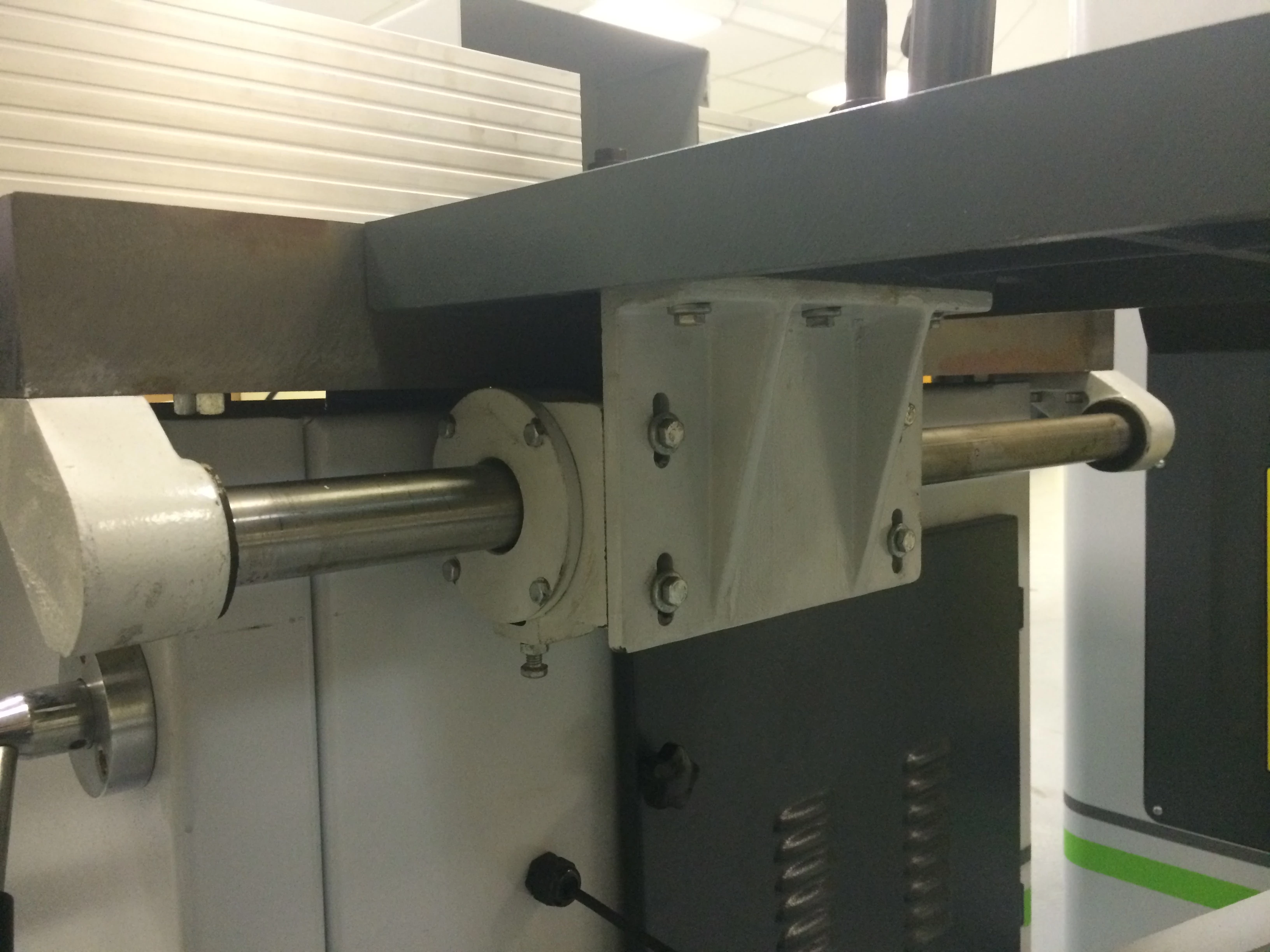

	Направляющая каретки Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.

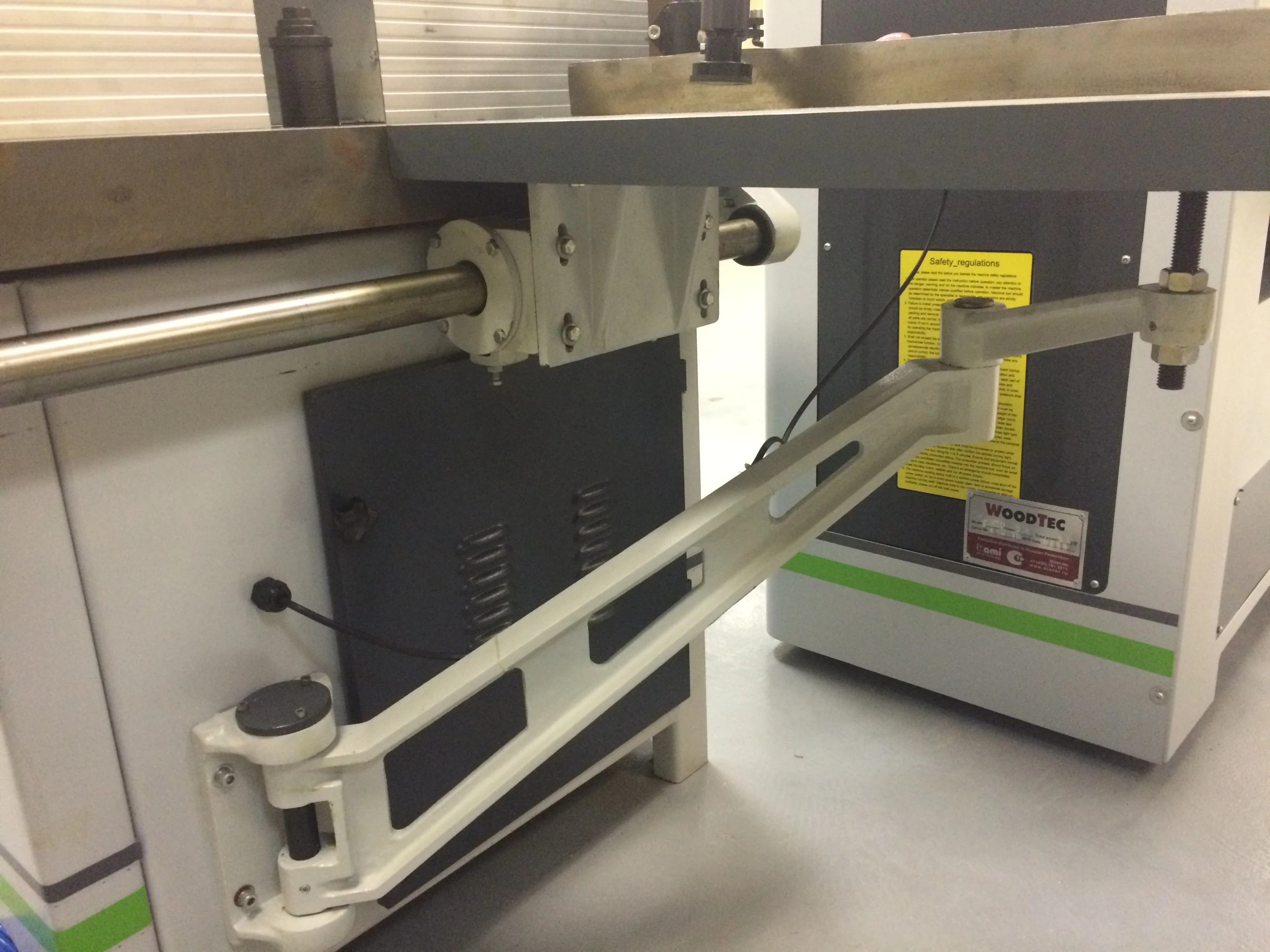

	Поддерживающая опора Обеспечивает жесткость каретки и исключает ее перекос.

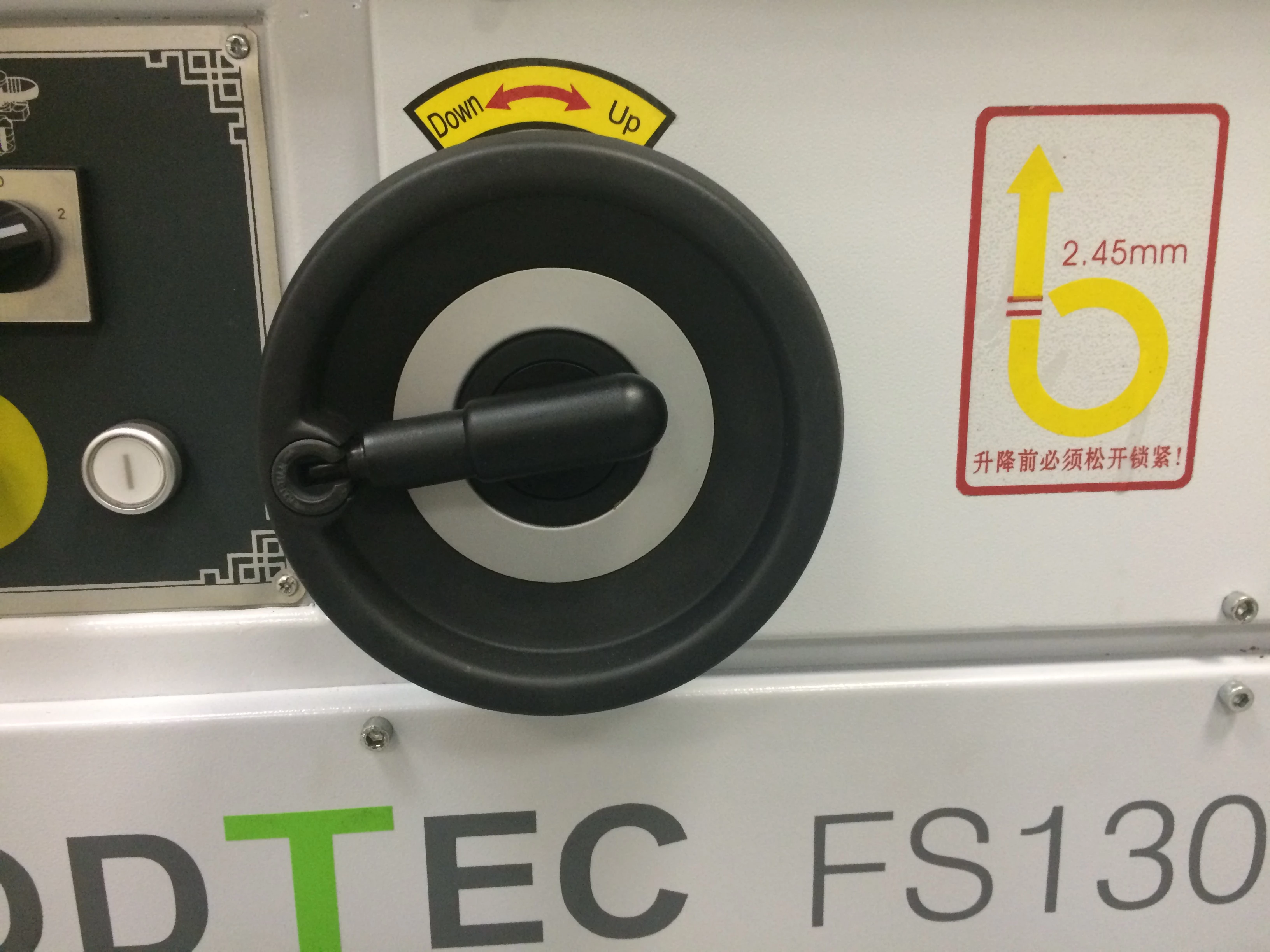

	Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения.

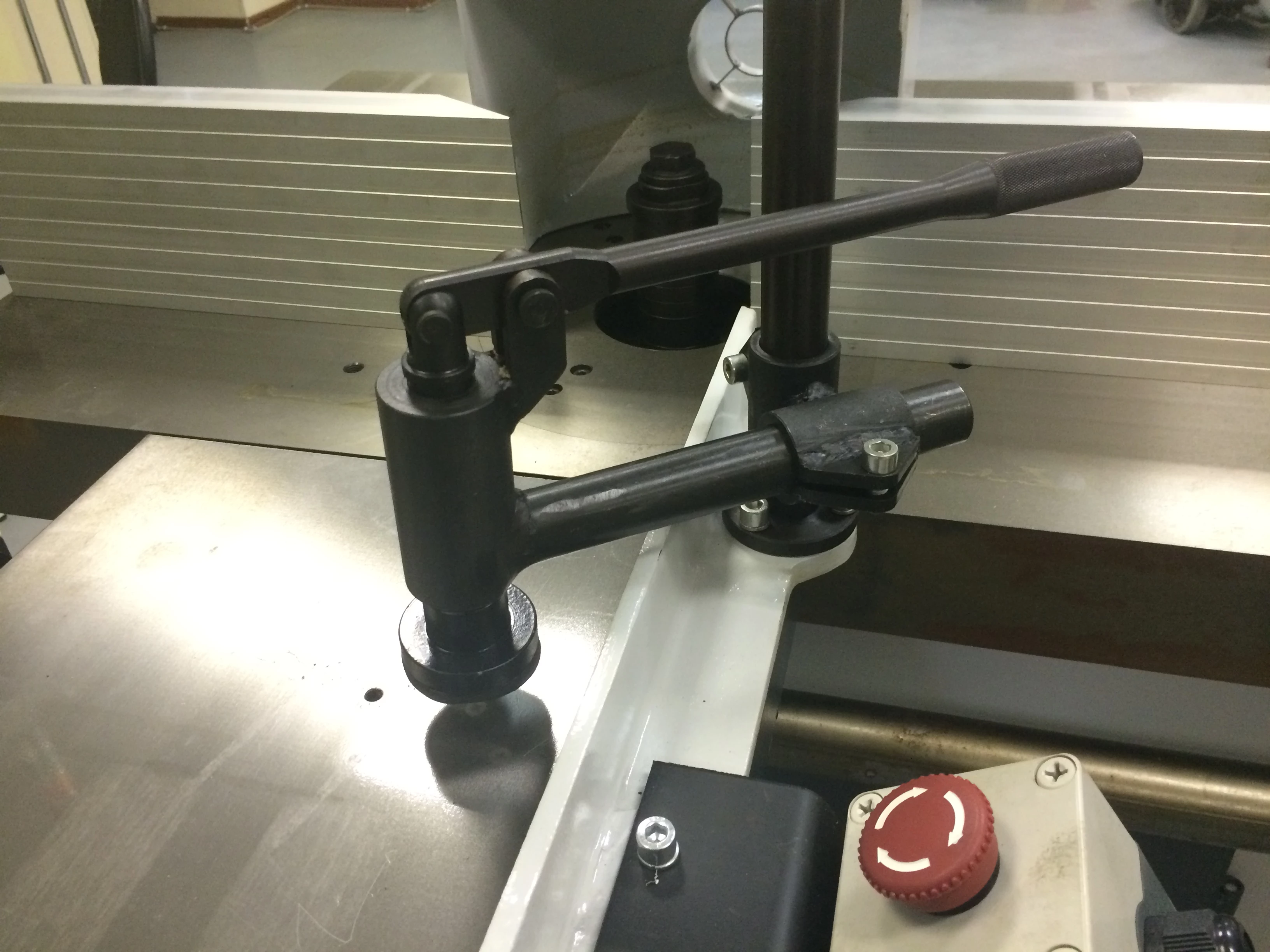

	Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке.

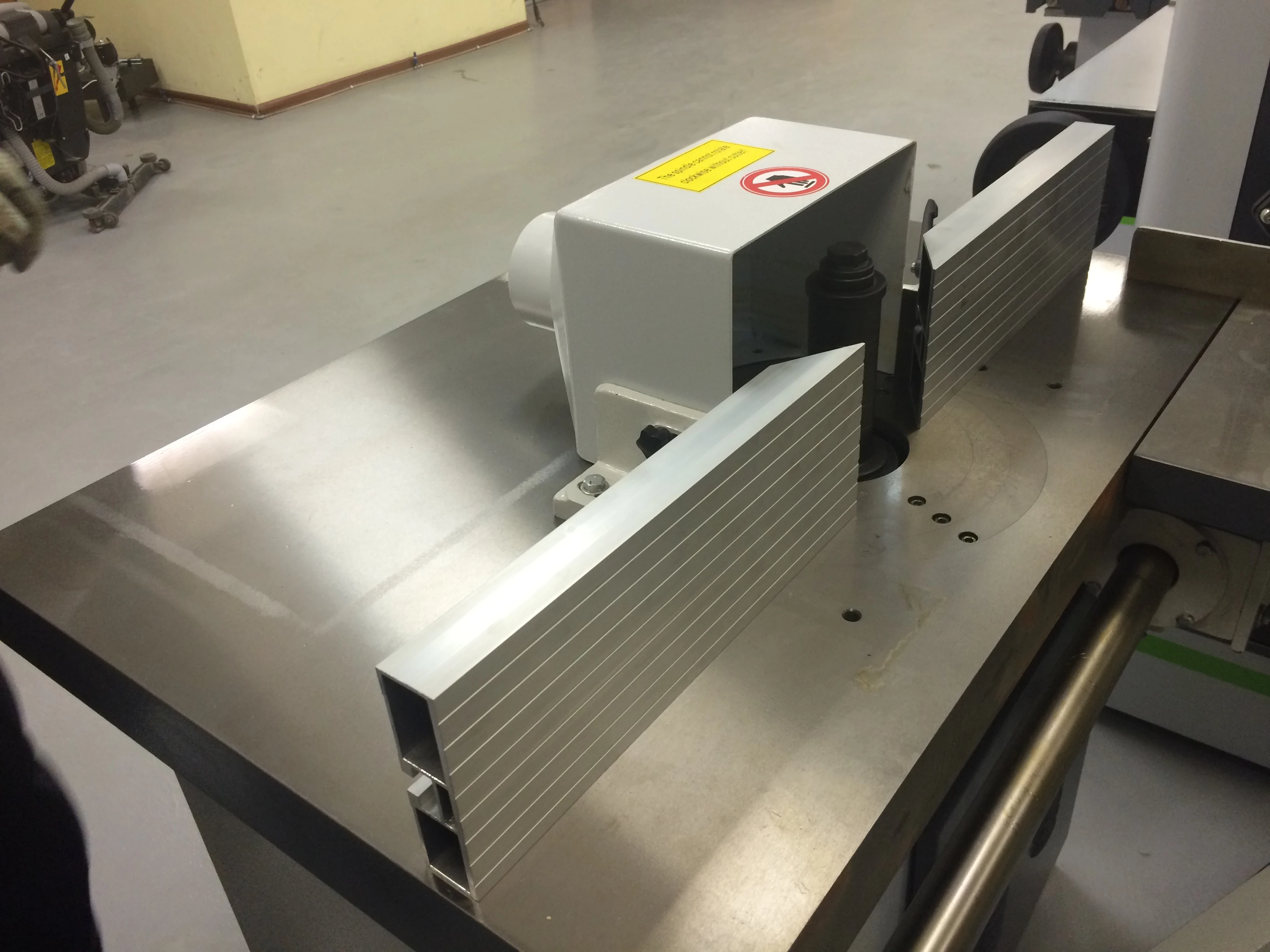

	Защитный кожух Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм.

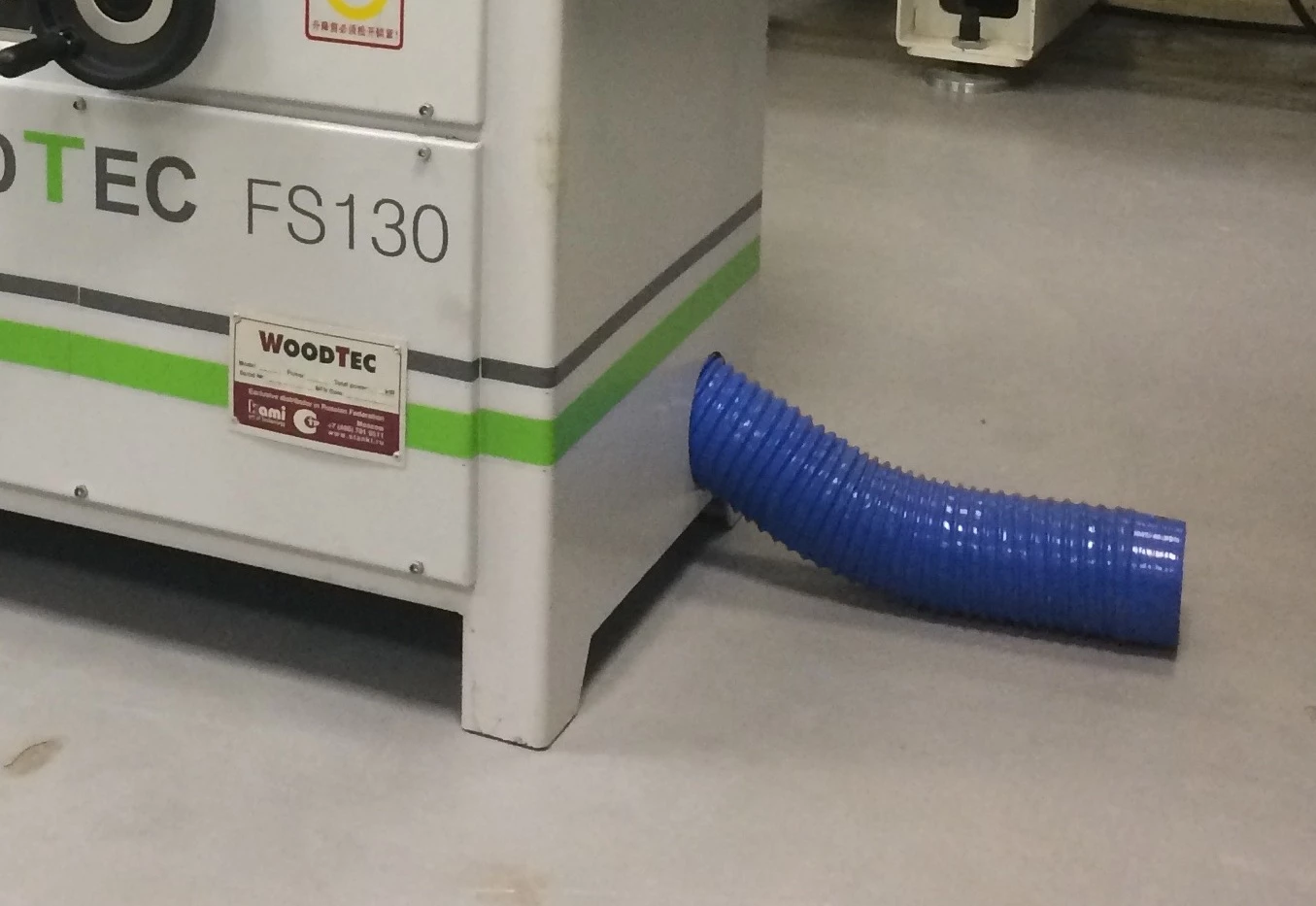

	Аспирационный патрубок 2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.

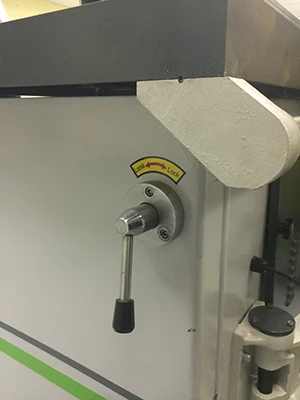

	Стопор шпинделя Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки.
	Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора.

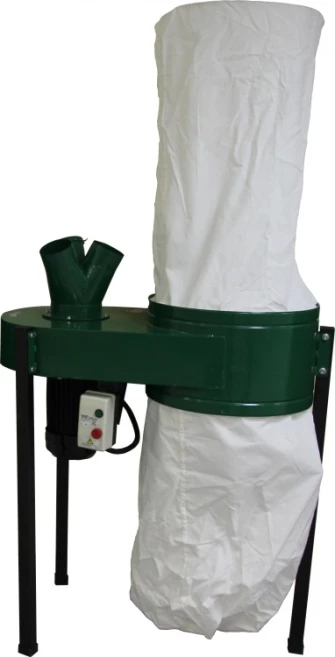

	Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой загото
