Станок фрезерный с наклонным шпинделем WoodTec FS 150 A

409 256 руб.
WoodTec FS 150 A
558
Woodtec
Рассчитать
Описание
Основные характеристики Значения
Максимальная высота фрезерования, мм 150
Частота вращения, об/мин 10000
Мощность, кВт 4

Все характеристики >>

Назначение станка WoodTec  FS 150 A – фрезерование продольных прямолинейных и профильных поверхностей заготовок из дерева.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Широкое применение станок находит на предприятиях мебельной отрасли, в производстве строительных деталей и элементов интерьера.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА

Конструктивная схема имеет много общего с конструкцией станка FS130.

Основным отличием FS 150 A является возможность наклона оси вращения шпинделя до 45° от вертикали. Регулировка угла наклона шпинделя и приводимой им в действие фрезы производится специальным маховиком.

Вращением маховика производится и изменение положения фрезы по высоте.

В модели FS 150 A расширены возможности выбора скорости вращения инструмента. Скоростных режимов пять: 3000, 4000, 6000, 8000 и 10000 об/мин.

Изменяемое положение оси фрезы позволяет получать необходимую конфигурацию профиля обрабатываемых поверхностей без применения специального инструмента, тем самым обеспечивая существенное снижение себестоимости продукции.

Практика показывает, что фрезерный станок WoodTec FS 150 A – это универсальное и высокоэффективное оборудование, быстро окупаемое в производстве любого типа и объема.

Характеристики
Основные параметры WoodTec FS 150 A
Максимальная высота фрезерования, мм 150
Диаметр шпинделя, мм 32
Максимальный диаметр фрез в кожухе, мм 320
Вертикальный ход шпинделя, мм 190
Наклон шпинделя, град 0-45
Частота вращения шпинделя, об/мин 3000 / 4000 / 6000 / 8000 / 10000
Мощность, кВт 4
Размер основного стола, мм 1110 х 550
Размер каретки, мм 1110 х 260
Ход каретки, мм 800
Габариты, мм 1135 х 1525 х 1140
Масса, кг 480




Нашли ошибку в описании? Сообщите нам!
Комплектация и особенности

СХЕМА ОБРАБОТКИ:

Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

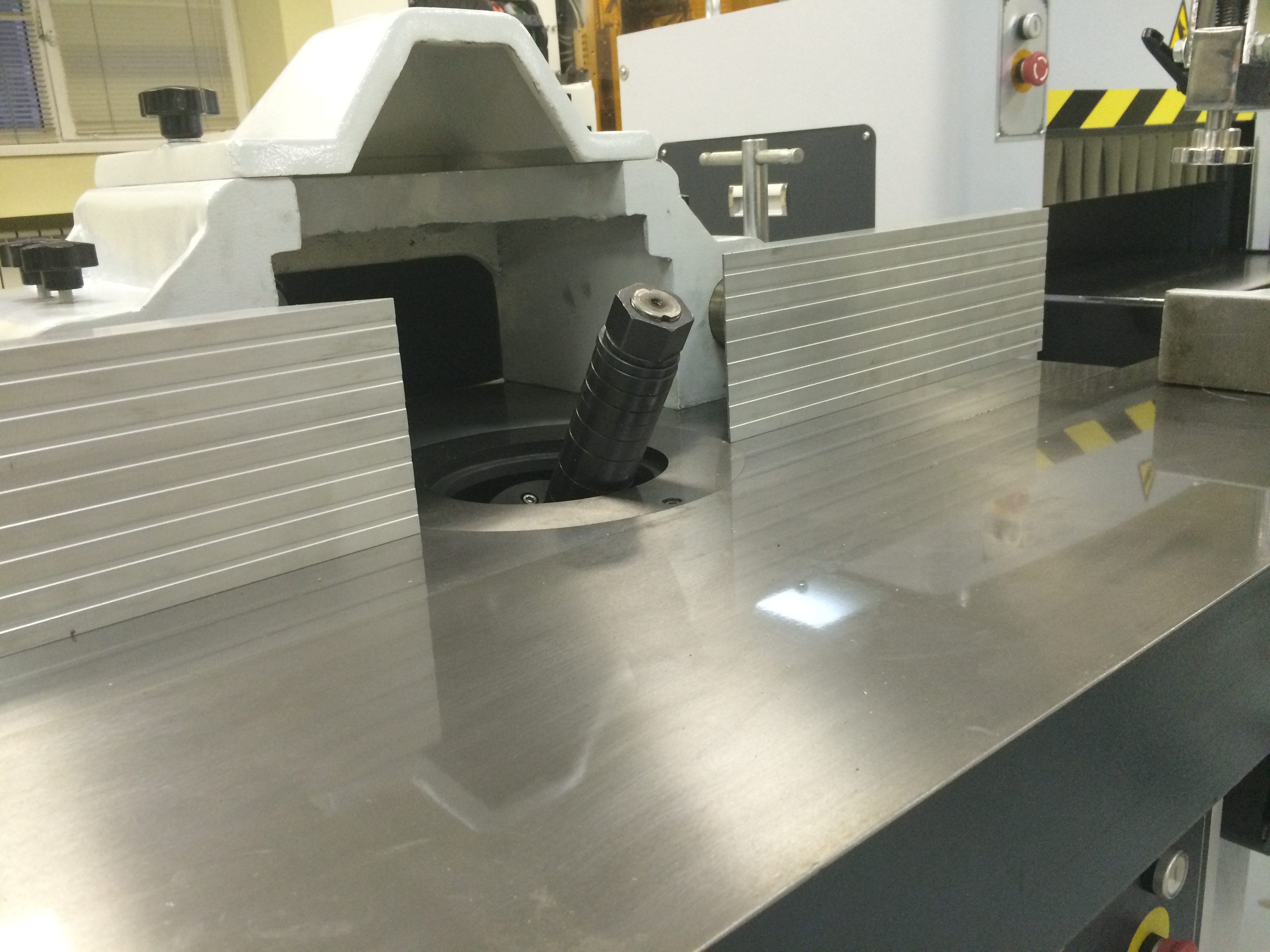

Наклон шпинделя 0 - 45°

Позволяет расширить номенклатуру выпускаемых изделий без лишних затрат на инструмент. Наклон шпинделя «на оператора».

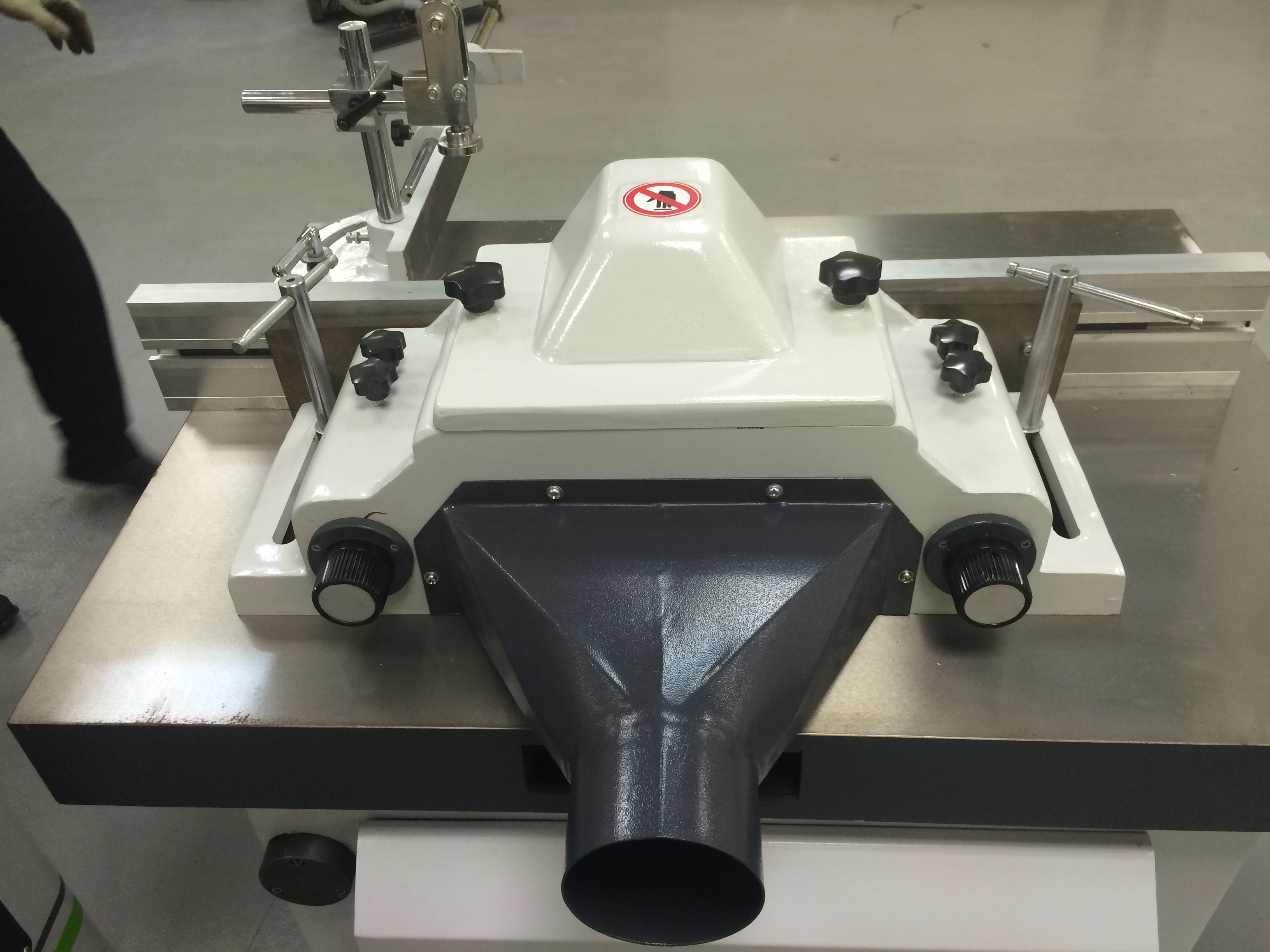

Защитный кожух

Кожух под фрезы диаметром до 320 мм.
Настройка направляющих линеек с помощью рукояток.
В кожухе предусмотрен выход под аспирацию Ф 120 мм.

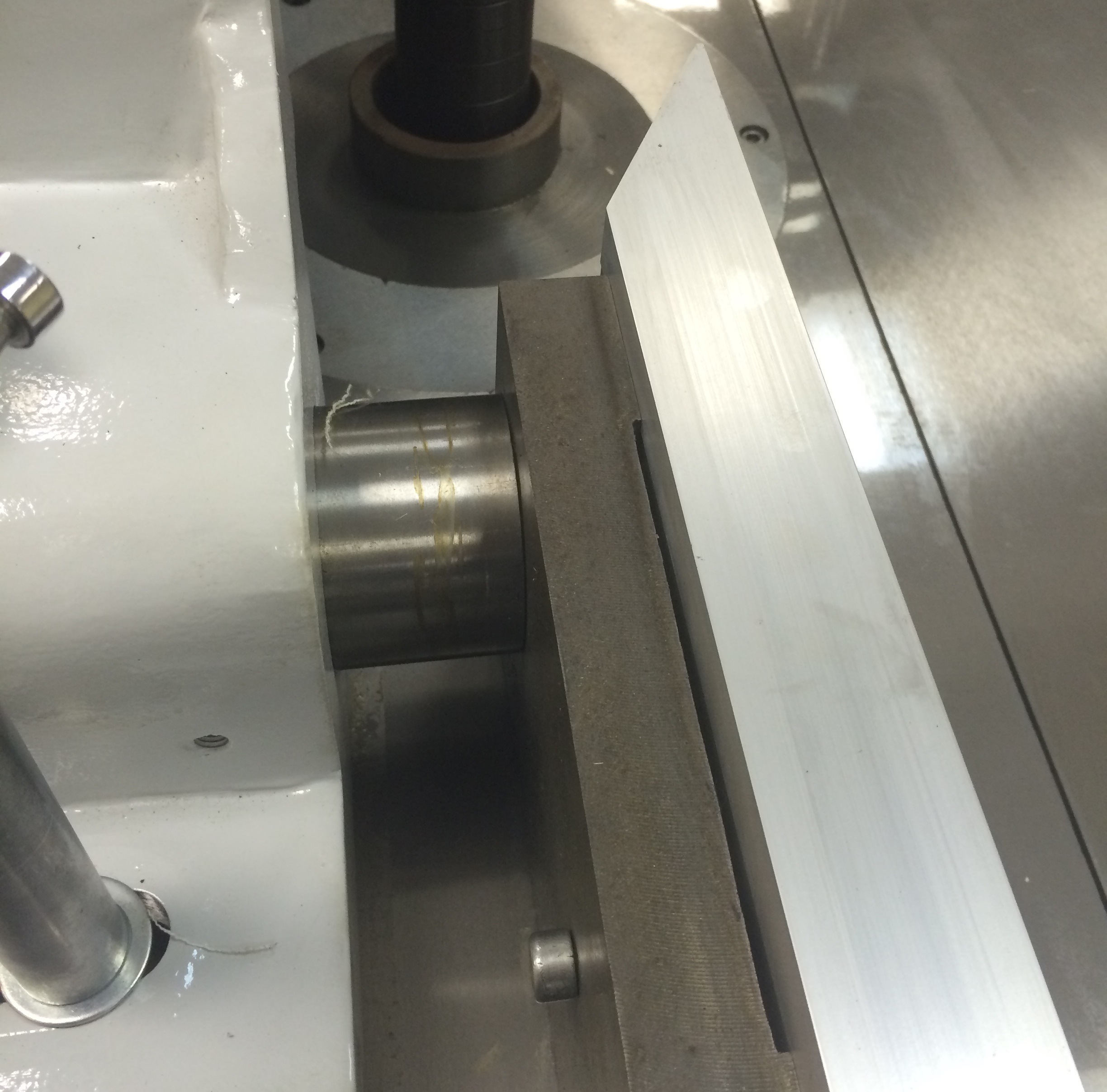

Направляющие каретки

Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим.

Панель управления

На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения.

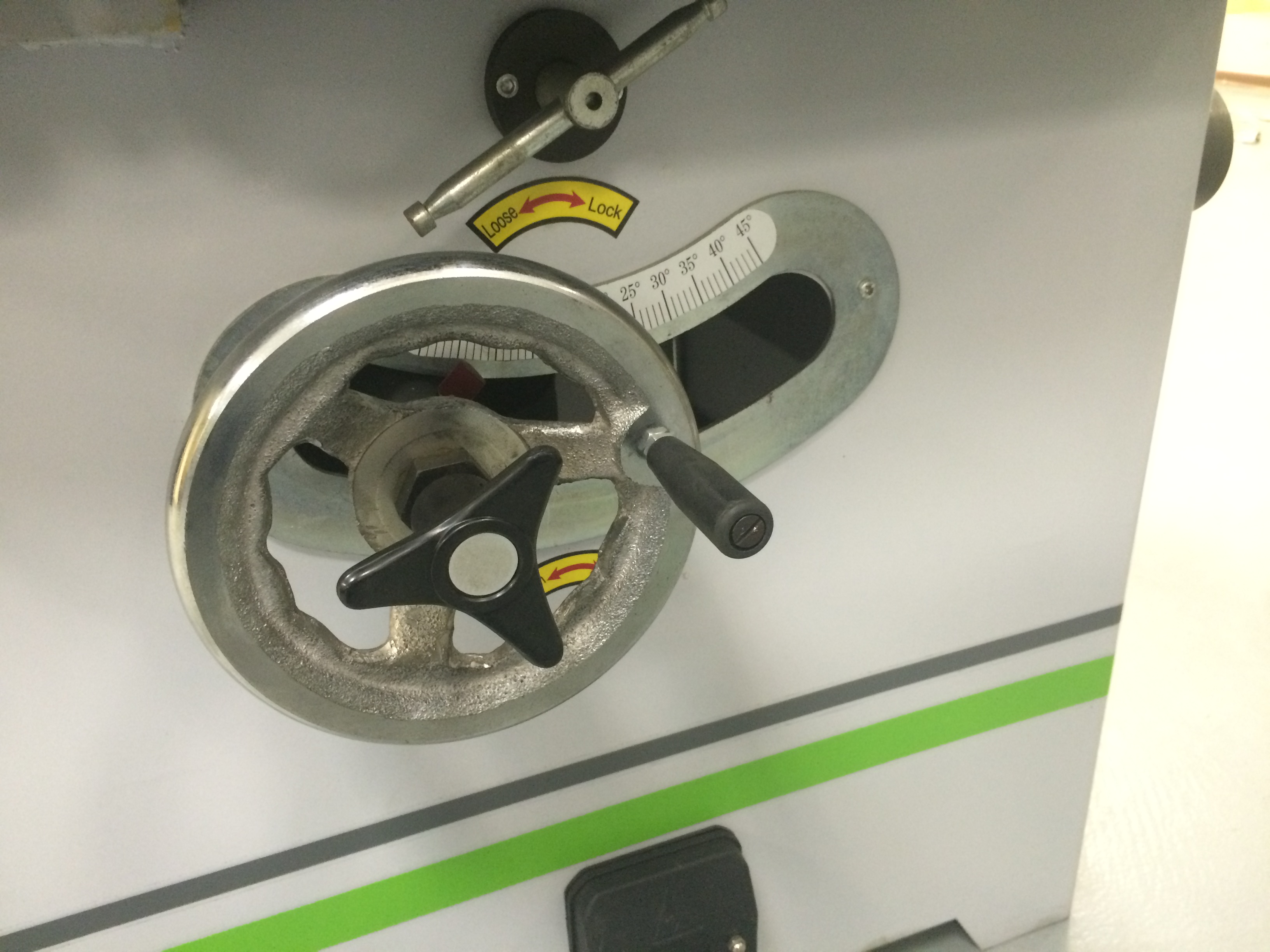

Маховик наклона шпинделя

Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона.
Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

Упорная линейка

Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале.

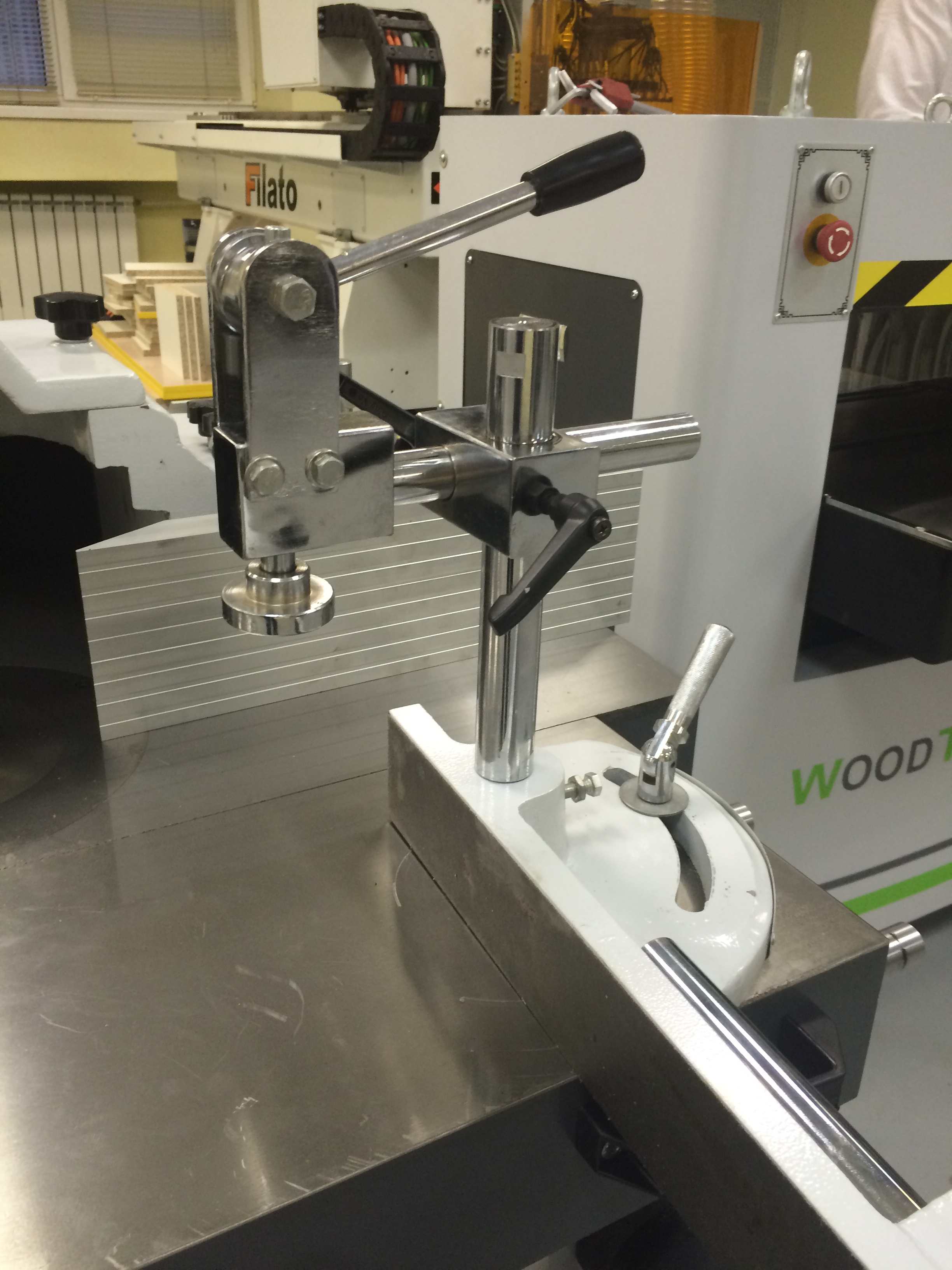

Эксцентриковый прижим

Входит в комплект поставки. Надежно фиксирует заготовку на каретке.

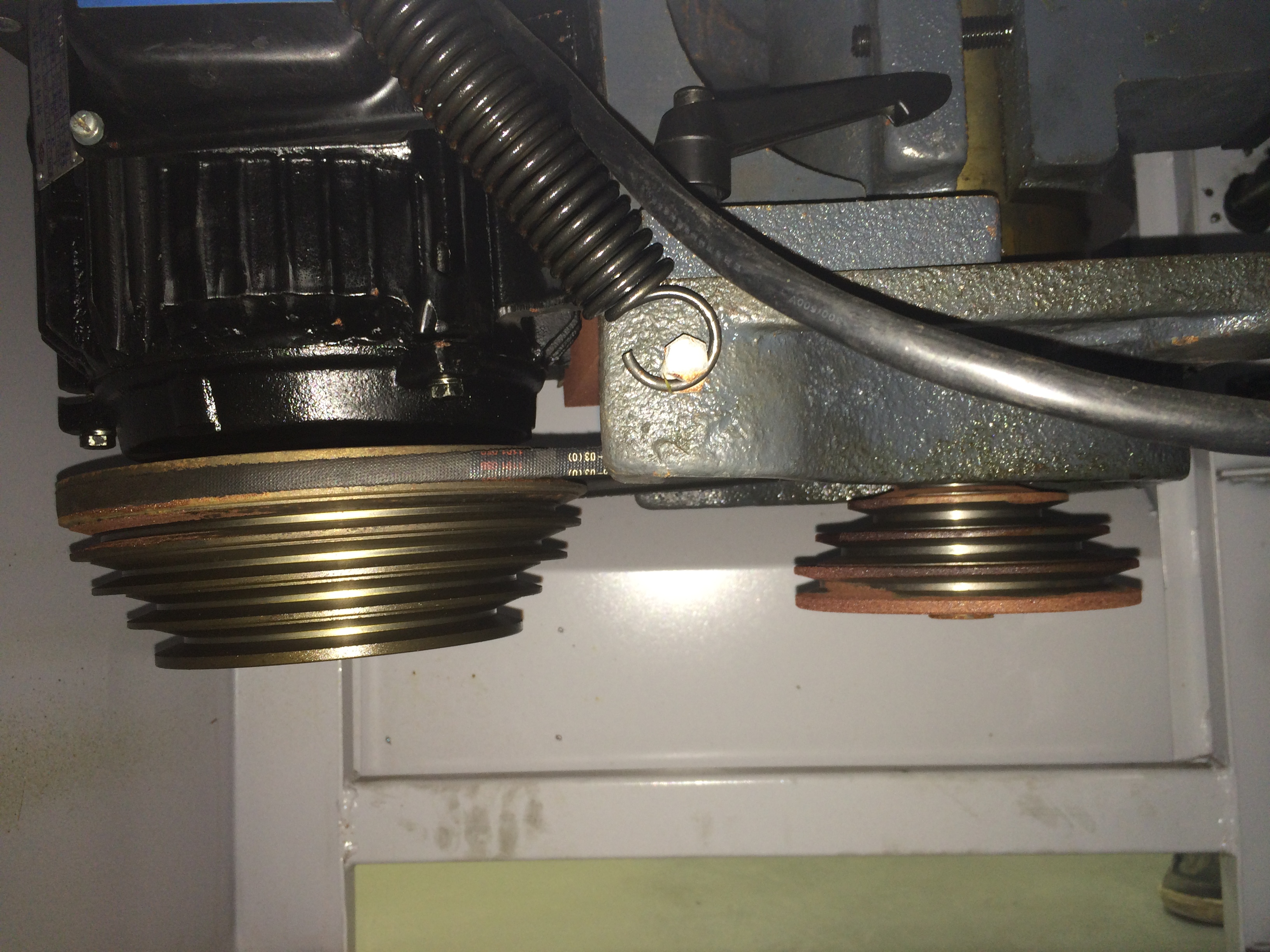

Моторный отсек

Привод шпинделя от электродвигателя мощностью 4кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней.
5 частот вращения позволяют подобрать режимы резания под любые задачи:
3000, 4000, 6000, 8000, 10000 об/мин

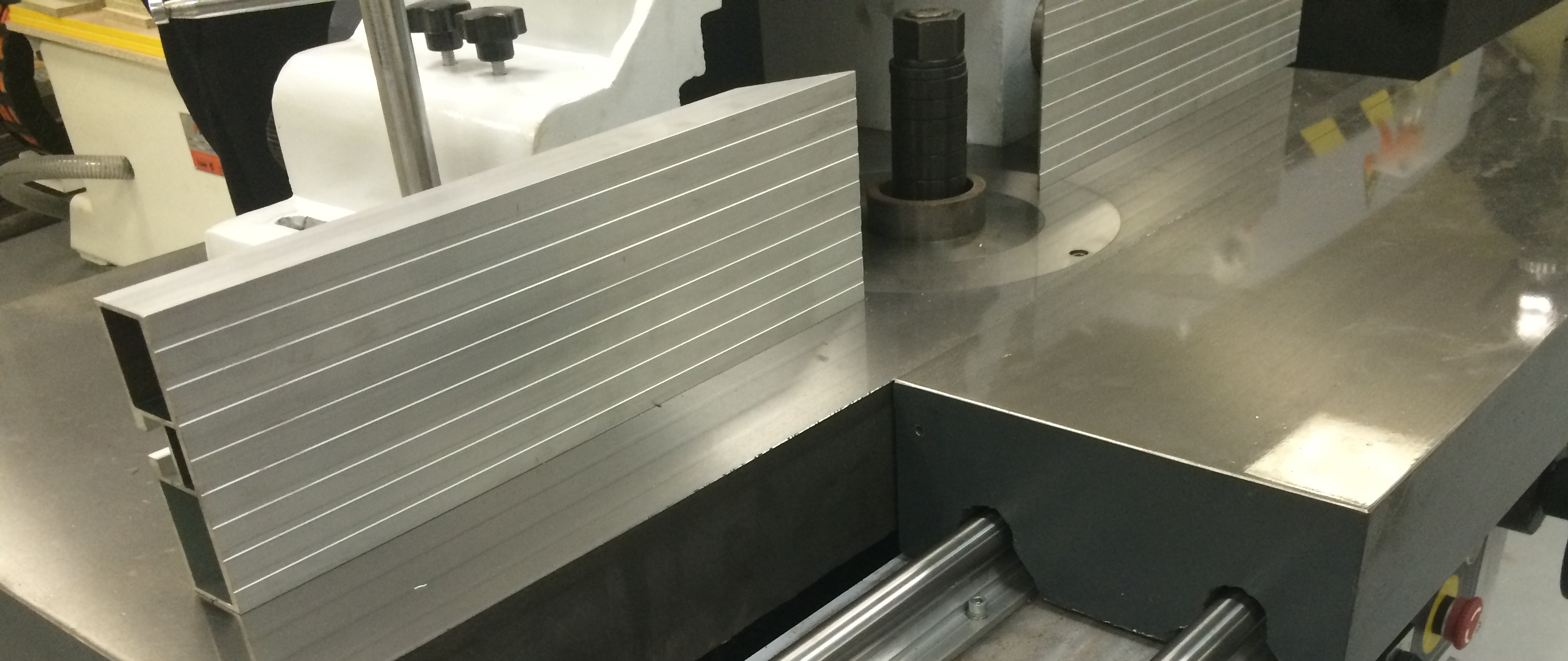

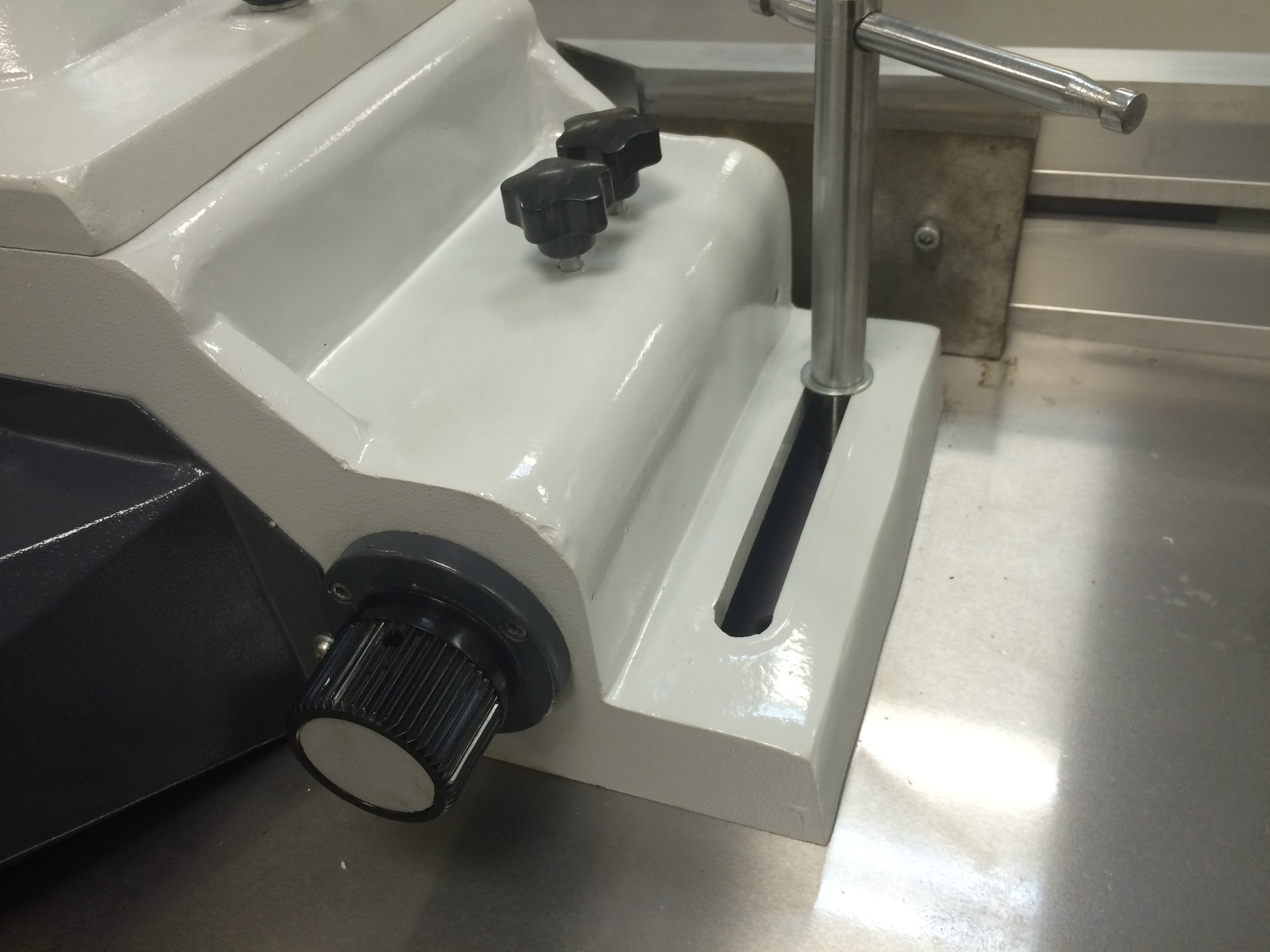

Направляющие линейки

Длина каждой линейки 425мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей.

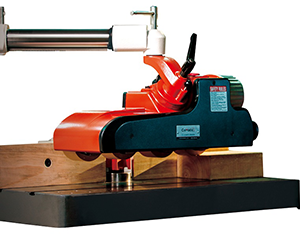

Автоподатчик (дополнительное оборудование)
Увеличивает производительность станка. Повышает уровень безопасности оператора.

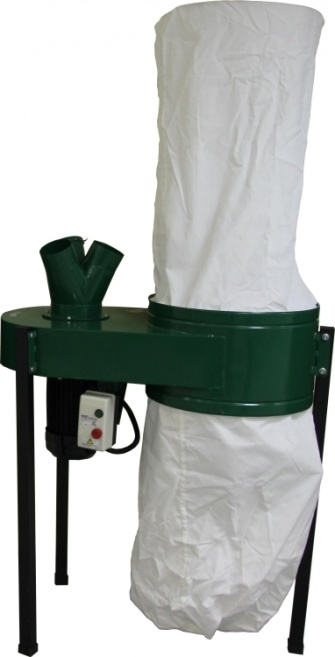

Аспирационная установка (дополнительное оборудование)
Обеспечивает отвод стружки из зоны резания.
Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
